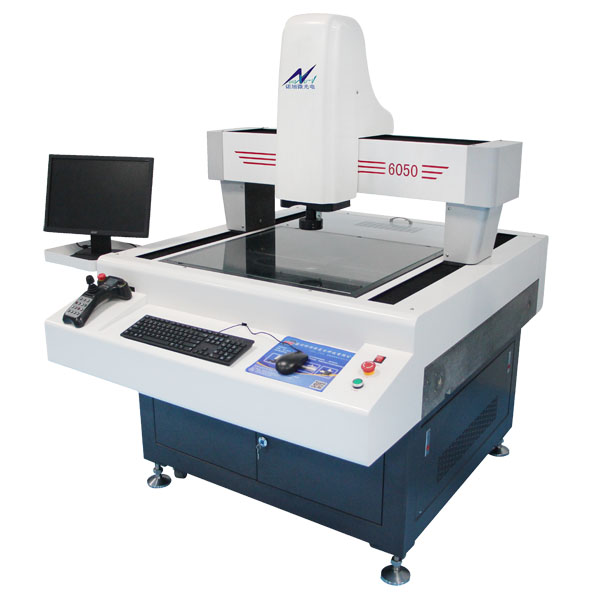

全自动影像测量仪VMA6050

复合式影像测量仪系列，可靠性高，将影像、白光、接触和三维扫描技术融合在一套系统中，一次装夹、一次设置快速完成各种特征测量。
· 灵活的光学镜头选择；电动变焦镜头、手动镜头、远心镜头；
· 多样化传感器，触发式接触测头，共聚焦白光CWS；
· 采用固定桥式，移动工作台结构；
· 三轴均为电机驱动，减小人为误差；
· 同轴光，透射光，多段表面环形光；
· 配置工业级黑白或彩色 CCD 相机；
· 配备3D-CNC VISION 软件；
· 精密滚珠丝杠、直线导轨；
· 移动桥式结构，高精度花岗石底座，立柱，保证机器的长期稳定性。

1) CCD影像:
对小、薄、软、精密的被测特征进行非接触测量避免形变。

2) CWS白光:
对柔软、反射或低对比度的表面进行亚微米精度级别的测量。

3) 接触式扫描:
对影像无法完成无法识别的三维特征进行单点触发和连续扫描测量。

全自动影像测量仪VMA6050仪器参数

仪器型号 / 仪器参数		VMA6050
测量行程(mm)*		600X500X200
外形尺寸(mm)		1650x1350x1750
仪器重量(kg)		1350
承载重量(kg)		30
测量精度		X/Y≤(4.0+L/150)µm     Z≤(5.0+L/150)µm
		L为被测物长度，单位为mm
导轨*		台湾上银（HWIN）高精密直线导轨
光栅尺**		0.5µm光栅尺
运动控制		CNC直流伺服系统，全闭环控制
图像传感器		高清晰、高分辨率彩色工业摄像机
光源***	轮廓光	LED平行冷光源，256级亮度可调
	表面光	电脑程控8分区LED环形冷光源，256级亮度可调
光学镜头****		MT0745定格定倍镜头，倍率可保存，切换后无需校准
放大倍率*****		光学放大倍率0.7-4.5X;影像放大倍率35-220X
视场范围(mm)		6.5-1.03
适用电源		100-240V(AC)   50/60Hz,单相1000W
工作环境		温度22±2℃   湿度30%-80%   振动<0.002g，低于15Hz

备注

* 标配为台湾上银直线导轨，可选配日本THK直线导轨

** 标配为0.5µm光栅尺，可选配0.1µm光栅尺

*** 可选配同轴光，技术参数同轮廓光

**** 标配手动变倍镜头，可选配自动变倍镜头

***** 放大倍率为近似值，可根据需求选配0.5X或2.0X附加物镜，实现放大倍率15-100X或60-400X
